オーディオインターフェイスで解決！！ DAWのソフトウェア音源を使用しつつ、外部音源を取り込んで楽曲制作する方法

MIDI OUT/INの端子を持つキーボードをMIDIキーボードとして使用し、DAW内のソフトウェア音源を操作しつつ外部音源を取り込んで楽曲制作する手段に関してお教えします。

実現に必要な環境設定は？
接続方法
1. 接続例❶
  1. 解説
2. 接続例❷
  1. 解説
終わりに

実現に必要な環境設定は？

実現のためには以下のような環境設定が必要になります。

PC
DAW（GarageBand,Ableton Live,Pro Tools,Cubaseなど）
オーディオインターフェイス(steinberg UR22mkII,APOLLOなど)
シンセサイザー（MIDIインターフェイス機能搭載のもの）
楽器（ギター、ベース、ドラム、MPC、エフェクターなど）

今回MIDIキーボードとして使用するのにMIDIインターフェイスを持つシンセサイザーを使用しますが、MPC 2000XLに代表されるようなMIDI OUT/INの端子を持つドラムマシンでも同様のことができます。DAW内の音源を使用しつつ、外部音源を取り込み、MIDIキーボードを使用したDTM環境を構築するには上記の１〜４の項目を揃えることで実現できます。今回はsteinberg UR22mkIIに代表されるような2基のMIC/LINE 1/2 端子 (XLR/TRS コンボ)を有するもので、MIDIインターフェイス機能を搭載したタイプのものを参考にして接続方法に関して説明していきます。

接続方法

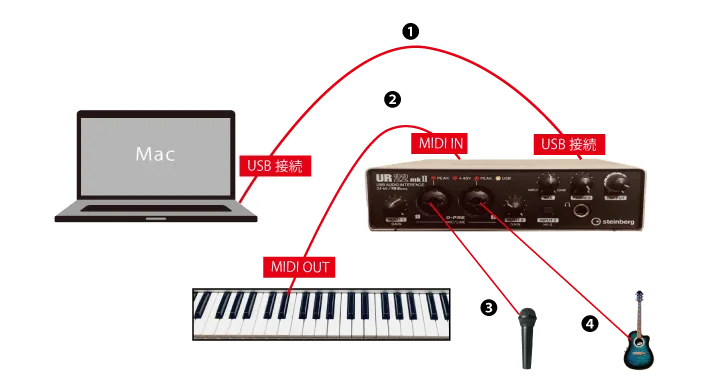

接続例❶

MIDIインターフェイス機能搭載のキーボードをMIDIキーボードとして使用してDAW内のソフトウェア音源を使用しつつ、マイクやエレキギターなど本来の楽器の音源を取り込んで楽曲を制作するための接続方法

解説

❶PCとオーディオインターフェイスはUSB接続します。

❷MIDIケーブルを使用してオーディオインターフェイス側はMIDI IN、使用するキーボードはMIDI OUTに接続します。

❸MIC/LINE 1/2 端子 (XLR/TRS コンボ）には、マイク、エレキギター、シンセサイザー（アナログ）などの楽器を接続します。

❹HI-Z対応のMIC/LINE 1/2 端子 (XLR/TRS コンボ）側ではエレキギターを使用できます。

オーディオインターフェイスとキーボードをMIDIケーブルで接続することでDAW内のソフトウェア音源をキーボードで操作することができるようになります。その時には使用するキーボード側のMIDI入出力の設定が必要になる場合があります。（お持ちの機材の説明書に設定方法が記載されていますのでご確認ください。）MPC2000XLのような機材をMIDIパッド代わりに使う際も同様です。

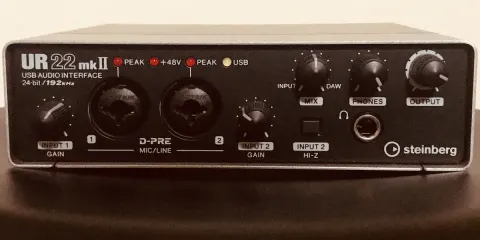

MICライン端子にはマイクやエレキギター、シンセサイザーなどのハード機材を接続し音源をDAW内に取り込むことができます。コンデンサーマイクなどのファンタム電源を有するものは+48Vの電源を供給する必要があり、使用する際はスイッチをONにします。オーディオインターフェイス、ヤマハsteinberg UR22mkIIにはファンタム電源に対する+48V切り替えが標準で装備されています。エレキギターはHI-Z対応のMIC/LINE端子に接続必要があります。

取り込んだ音源またソフトウェア音源は、DAW内のシーケンスでMIXし仕上げていきます。
